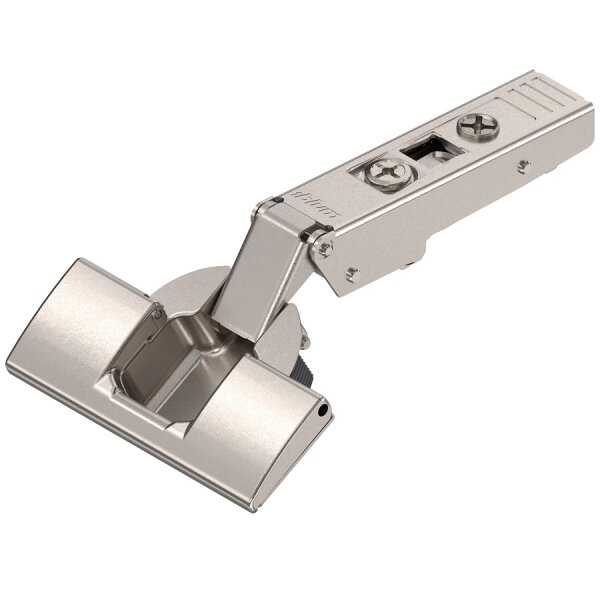

70T5590BTL CLIP top Standardscharnier 120°, gerade, ohne Feder, Topf: INSERTA

70T5590BTL CLIP top Standardscharnier 120°, gerade, ohne Feder, Topf: INSERTA

Artikelnummer: 70T5590BTL
GTIN: 9002617645569
Kategorie: Zubehör HF Holzfronten, breite Alurahmen
Hersteller: BLUM

2,69 €

inkl. 19% USt. , zzgl.

Lieferstatus: Versandfertig in 3-4 Werktagen

Bitte beachten Sie das Abnahmeintervall von 1 Einheiten.

Beschreibung
Weitere Produktdetails

CLIP top Standardscharnier 120°, gerade, ohne Feder, Topf: INSERTA, Art-No: 70T5590BTL

Eckanschlag
Öffnungswinkel: 120°
Kröpfung: gerade

Topf-Befestigung: Inserta
Topf-Material: Stahl, vernickelt

Schließmechanismus: ohne Feder

Seitenverstellung: +/- 2 mm
Tiefenverstellung: + 3/- 2 mm, komfortabel mit Gewindeschnecke

Montageplatte bitte extra bestellen!

Produkteigenschaft	Wert
Artikelgewicht:	0,10 kg

Technische Attribute

Verwendungsart	Standardscharnier
Kröpfung	Eckanschlag
Öffnungswinkel	120
Schließmechanismus	ohne Feder
Möbelband-Variante	mit Freilauf für TIP-ON
Type der Abdeckkappe	90M2503
Type der Abdeckkappe	70.1503
Topf-Material	Stahltopf
Topf-Oberfläche	vernickelt
Topf-Befestigung	werkzeuglos mit INSERTA
Flanschbreite	65 mm
Flanschlänge	23 mm
Flanschhöhe	7 mm
Durchmesser-Topfbohrung	35 mm
Durchmesser der Befestigungsbohrungen	8 mm
Abstand zwischen den Bohrungen	45 mm
Außermittigkeit der Befestigungsbohrungen zur Topfbohrung	9.5 mm
Topf-Bohrtiefe	12.8 mm
Minimales Einbohrmaß	3 mm
Maximales Einbohrmaß	6 mm
Arm-Material	Stahl
Arm-Oberfläche	vernickelt
Kollisionsmaß (Bandarmhöhe)	20.5 mm
Fixmaß/Werkseinstellung	11 mm
Art der Seiteneinstellung	mit Schraube
Seiteneinstellung	+/-2 mm
Art der Tiefeneinstellung	komfortabel mit Gewindeschnecke
Tiefeneinstellung	+3/-2 mm
Türspalt	1.5 mm
