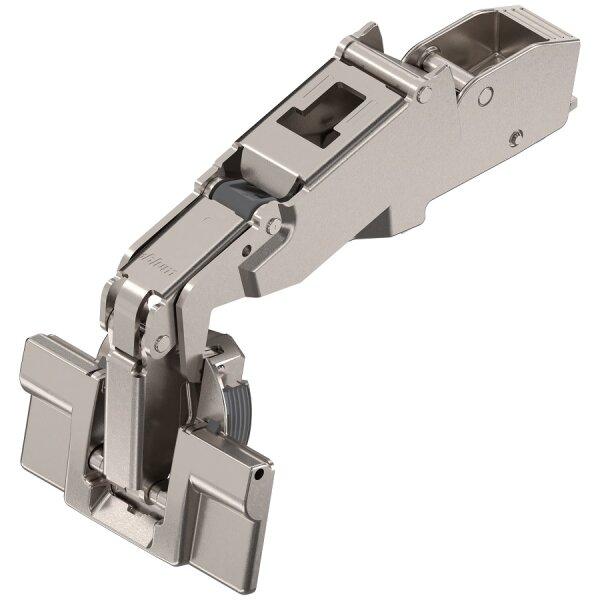

71T6640B CLIP top Weitwinkelscharnier 170°, 9,5 mm gekröpft, mit Feder, Topf: Inserta

71T6640B CLIP top Weitwinkelscharnier 170°, 9,5 mm gekröpft, mit Feder, Topf: Inserta

Artikelnummer: 71T6640B
GTIN: 9002617659979
Kategorie: CLIP top 170° Standardscharnier
Hersteller: BLUM

Auch für Innenanschlag verwendbar (mit 9mm Montageplatte).

5,99 €

inkl. 19% USt. , zzgl.

Lieferstatus: Versandfertig in 3-4 Werktagen

Bitte beachten Sie das Abnahmeintervall von 1 Einheiten.

Beschreibung
Weitere Produktdetails

CLIP top Weitwinkelscharnier 170°, 9,5 mm gekröpft, mit Feder, Topf: Inserta, Art-No: 71T6640B

Öffnungswinkel: 170°
Kröpfung: Mittelanschlag

Topf-Befestigung: Inserta, werkzeuglos
Topf-Material: Zink, vernickelt

Schließmechanismus: mit Feder

Seitenverstellung: +/- 2 mm
Tiefenverstellung: + 3/- 2 mm, komfortabel mit Gewindeschnecke

Das Scharnier ist auch für Innenanschlag verwendbar. In diesem Falle eine 9mm erhöhte Montageplatte verwenden (s. Abb. 6)

Montageplatte bitte extra bestellen!

Produkteigenschaft	Wert
Artikelgewicht:	0,23 kg

Technische Attribute

Verwendungsart	Weitwinkelscharnier
Kröpfung	Mittelanschlag
Öffnungswinkel	170
Schließmechanismus	mit Feder
Möbelband-Variante	für BLUMOTION 973A
Type der Abdeckkappe	80.6507
Topf-Material	Zinktopf
Topf-Oberfläche	vernickelt
Topf-Befestigung	werkzeuglos mit INSERTA
Flanschbreite	65 mm
Flanschlänge	30.5 mm
Flanschhöhe	7.2 mm
Durchmesser-Topfbohrung	35 mm
Durchmesser der Befestigungsbohrungen	8 mm
Abstand zwischen den Bohrungen	45 mm
Außermittigkeit der Befestigungsbohrungen zur Topfbohrung	9.5 mm
Topf-Bohrtiefe	11 mm
Minimales Einbohrmaß	3 mm
Maximales Einbohrmaß	8 mm
Arm-Material	Zink
Arm-Oberfläche	vernickelt
Kollisionsmaß (Bandarmhöhe)	75 mm
Fixmaß/Werkseinstellung	1.5 mm
Art der Seiteneinstellung	mit Schraube
Seiteneinstellung	+/-2 mm
Art der Tiefeneinstellung	komfortabel mit Gewindeschnecke
Tiefeneinstellung	+3/-2 mm
Türspalt	1.5 mm
