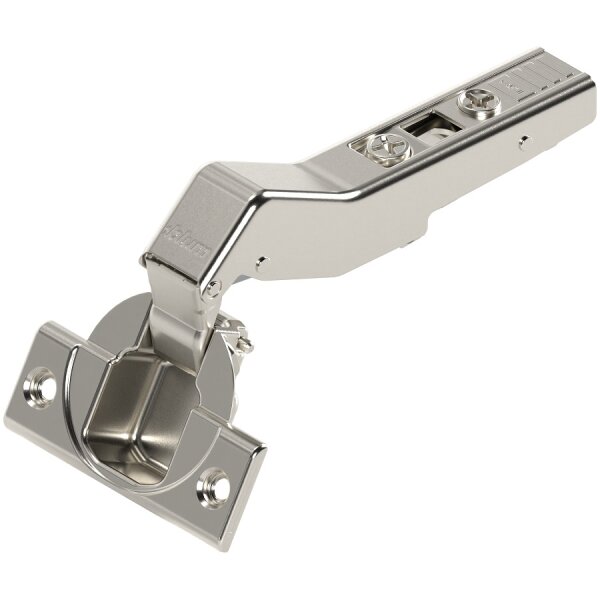

78T3558 CLIP top 110° Winkelscharnier +45° II, aufschlagend, ohne Feder, Topf: Schrauben

3,95 €

inkl. 19% USt. , zzgl.

Bitte beachten Sie das Abnahmeintervall von 1 Einheiten.

CLIP top 110° Winkelscharnier +45° II, aufschlagend, ohne Feder, Topf: Schrauben, Art-No: 78T3558
(Ersetzt Art-No: 78T5550)

Öffnungswinkel: 110°

Korpuswinkel: +45° II

Kröpfung: aufschlagend

Topf-Befestigung: Schrauben

Topf-Material: Stahl
Oberfläche: vernickelt

Schließmechanismus: ohne Feder

Seitenverstellung: +/- 1,8 mm
Tiefenverstellung: +/- 2 mm, komfortabel mit Gewindeschnecke

Montageplatte bitte extra bestellen!

Produkteigenschaft	Wert
Artikelgewicht:	0,08 kg

Technische Attribute

Verwendungsart	Winkelscharnier
Kröpfung	aufschlagend
Öffnungswinkel	110
Schließmechanismus	ohne Feder
Type der Abdeckkappe	70.1503
Type der Abdeckkappe	90M2603
Topf-Material	Stahltopf
Topf-Oberfläche	vernickelt
Topf-Befestigung	Schrauben
Flanschbreite	57 mm
Flanschlänge	22 mm
Flanschhöhe	3.2 mm
Minimales Einbohrmaß	3 mm
Maximales Einbohrmaß	7 mm
Arm-Material	Stahl
Arm-Oberfläche	vernickelt
Korpuswinkel	45
Fixmaß/Werkseinstellung	-1.5 mm
Art der Seiteneinstellung	mit Schraube
Seiteneinstellung	+/-1,8 mm
Art der Tiefeneinstellung	komfortabel mit Gewindeschnecke
Tiefeneinstellung	+/-2 mm
Türspalt	1 mm
