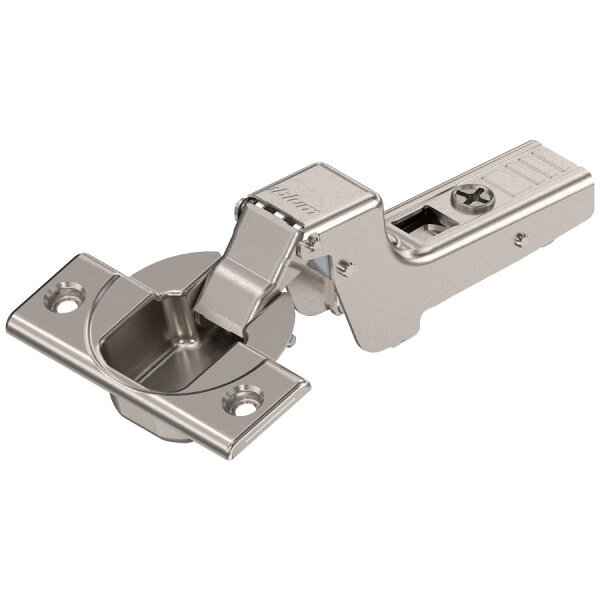

70T3750.TL CLIP top Standardscharnier 110°, hochgekröpft, ohne Feder, Topf: Schrauben

70T3750.TL CLIP top Standardscharnier 110°, hochgekröpft, ohne Feder, Topf: Schrauben

Artikelnummer: 70T3750.TL
GTIN: 9002617779349
Kategorie: CLIP top 110° Standardscharnier
Hersteller: BLUM

1,80 €

inkl. 19% USt. , zzgl.

Lieferstatus: Versandfertig in 3-4 Werktagen

Bitte beachten Sie das Abnahmeintervall von 1 Einheiten.

Beschreibung
Weitere Produktdetails

CLIP top Standardscharnier 110°, hochgekröpft, ohne Feder, Topf: Schrauben, Art-No: 70T3750.TL

Innenanschlag

Öffnungswinkel: 110°
Kröpfung: 18mm gekröpft

Topf-Befestigung: Schrauben
Topf-Material: Stahl, vernickelt

Schließmechanismus: ohne Feder

Seitenverstellung: +/- 2 mm
Tiefenverstellung: + 3/- 2 mm, komfortabel mit Gewindeschnecke

Montageplatte bitte extra bestellen!

Produkteigenschaft	Wert
Artikelgewicht:	0,07 kg

Technische Attribute

Verwendungsart	Standardscharnier
Kröpfung	Innenanschlag
Öffnungswinkel	110
Schließmechanismus	ohne Feder
Möbelband-Variante	mit Freilauf für TIP-ON
Type der Abdeckkappe	94M3603
Type der Abdeckkappe	70.1663
Type der Abdeckkappe	70T3504 - Topfabdeckkappe
Topf-Material	Stahltopf
Topf-Oberfläche	vernickelt
Topf-Befestigung	Schrauben
Flanschbreite	57 mm
Flanschlänge	22 mm
Flanschhöhe	3.2 mm
Durchmesser-Topfbohrung	35 mm
Abstand zwischen den Bohrungen	45 mm
Außermittigkeit der Befestigungsbohrungen zur Topfbohrung	9.5 mm
Topf-Bohrtiefe	13 mm
Minimales Einbohrmaß	3 mm
Maximales Einbohrmaß	7 mm
Arm-Material	Stahl
Arm-Oberfläche	vernickelt
Kollisionsmaß (Bandarmhöhe)	39.5 mm
Fixmaß/Werkseinstellung	-7 mm
Art der Seiteneinstellung	mit Schraube
Seiteneinstellung	+/-2 mm
Art der Tiefeneinstellung	komfortabel mit Gewindeschnecke
Tiefeneinstellung	+3/-2 mm
Türspalt	1.5 mm
