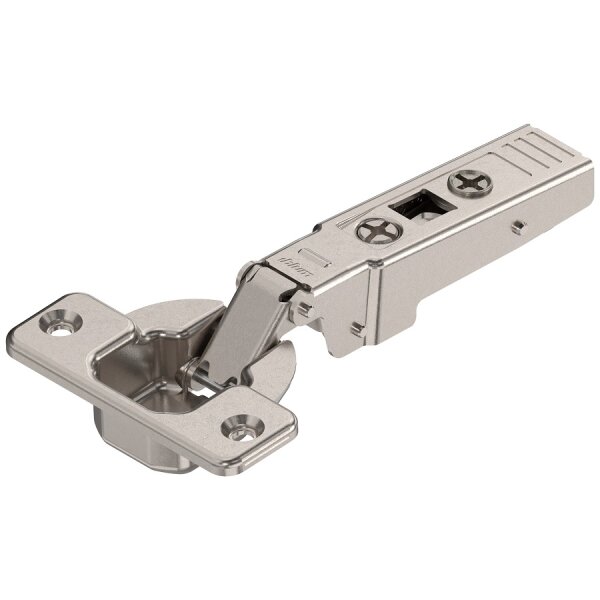

70T9550.TL CLIP top Profiltürscharnier 95°, gerade, ohne Feder, Topf: Schrauben

70T9550.TL CLIP top Profiltürscharnier 95°, gerade, ohne Feder, Topf: Schrauben

Artikelnummer: 70T9550.TL
GTIN: 9002617694031
Kategorie: CLIP top 95° Profiltür-Scharnier
Hersteller: BLUM

2,88 €

inkl. 19% USt. , zzgl.

Lieferstatus: Versandfertig in 3-4 Werktagen

Bitte beachten Sie das Abnahmeintervall von 1 Einheiten.

Beschreibung
Weitere Produktdetails

CLIP top Profiltürscharnier 95°, gerade, ohne Feder, Topf: Schrauben, Art-No: 70T9550.TL

Scharnier für dicke Türen und Profiltüren

Öffnungswinkel: 95°
Kröpfung: Eckanschlag

Topf-Befestigung: Schrauben
Topf-Material: Stahl, vernickelt

Schließmechanismus: ohne Feder

Seitenverstellung: +/- 2 mm
Tiefenverstellung: + 3/- 2 mm, komfortabel mit Gewindeschnecke

Montageplatte bitte extra bestellen!

Produkteigenschaft	Wert
Artikelgewicht:	0,07 kg

Technische Attribute

Verwendungsart	Profiltürscharnier
Kröpfung	Eckanschlag
Öffnungswinkel	95
Schließmechanismus	ohne Feder
Möbelband-Variante	Sonder-Außenhebel
Möbelband-Variante	mit Freilauf für TIP-ON
Type der Abdeckkappe	70.1553
Topf-Material	Stahltopf
Topf-Oberfläche	vernickelt
Topf-Befestigung	Schrauben
Flanschbreite	57 mm
Flanschlänge	20 mm
Flanschhöhe	3.2 mm
Durchmesser-Topfbohrung	35 mm
Abstand zwischen den Bohrungen	45 mm
Außermittigkeit der Befestigungsbohrungen zur Topfbohrung	9.5 mm
Topf-Bohrtiefe	12.3 mm
Minimales Einbohrmaß	3 mm
Maximales Einbohrmaß	7 mm
Arm-Material	Stahl
Arm-Oberfläche	vernickelt
Kollisionsmaß (Bandarmhöhe)	22 mm
Fixmaß/Werkseinstellung	11 mm
Art der Seiteneinstellung	mit Schraube
Seiteneinstellung	+/-2 mm
Art der Tiefeneinstellung	komfortabel mit Gewindeschnecke
Tiefeneinstellung	+3/-2 mm
Türspalt	1.5 mm
