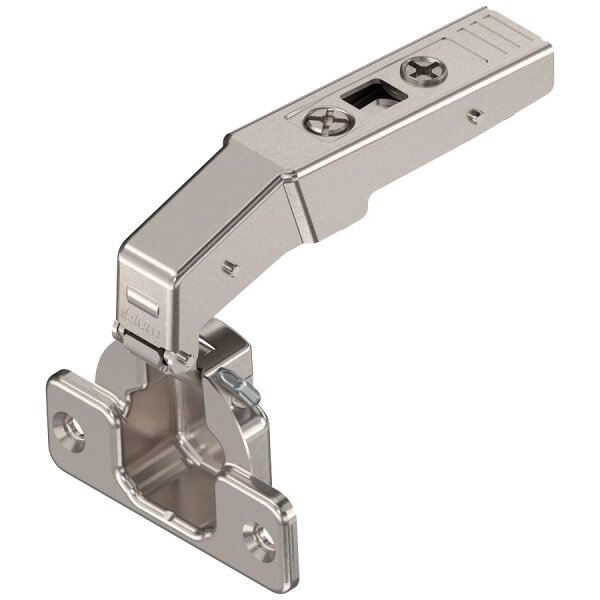

78T9550.TL CLIP top Stollenscharnier 95°, innenliegend, ohne Feder, Topfbefestigung: Schrauben

78T9550.TL CLIP top Stollenscharnier 95°, innenliegend, ohne Feder, Topfbefestigung: Schrauben

Artikelnummer: 78T9550.TL
GTIN: 9002617694086
Kategorie: CLIP top 95° Stollenscharnier
Hersteller: BLUM

2,99 €

inkl. 19% USt. , zzgl.

Lieferstatus: Versandfertig in 3-4 Werktagen

Bitte beachten Sie das Abnahmeintervall von 1 Einheiten.

Beschreibung
Weitere Produktdetails

CLIP top Stollenscharnier 95°, innenliegend, ohne Feder, Topfbefestigung: Schrauben, Art-No: 78T9550.TL

Scharnier für Stollenkonstruktionen

Öffnungswinkel: 95°

Topf-Befestigung: Schrauben
Topf-Material: Stahl, vernickelt

Schließmechanismus: ohne Feder

Seitenverstellung: +/- 2,5 mm
Tiefenverstellung: +/- 1mm, komfortabel mit Gewindeschnecke

Standard-Anschraubposition der Montageplatte um 15.5 mm (=21.5 mm) zur Stollenkante verlegen! ( Bild 2):
Nur 3 mm erhöhte Standardmontageplatten verwenden, dann ist die Frontinnenfläche bündig mit der Stolleninnenfläche.
F (Fuge) = 8 mm - TB (Topfbohrabstand)

Montageplatte bitte extra bestellen!

Produkteigenschaft	Wert
Artikelgewicht:	0,09 kg

Technische Attribute

Verwendungsart	Stollenscharnier
Öffnungswinkel	95
Schließmechanismus	ohne Feder
Möbelband-Variante	Sonder-Außenhebel
Möbelband-Variante	mit Freilauf für TIP-ON
Type der Abdeckkappe	90M2503
Type der Abdeckkappe	70.1503
Topf-Material	Stahltopf
Topf-Oberfläche	vernickelt
Topf-Befestigung	Schrauben
Flanschbreite	57 mm
Flanschlänge	20 mm
Flanschhöhe	3.2 mm
Durchmesser-Topfbohrung	35 mm
Abstand zwischen den Bohrungen	45 mm
Außermittigkeit der Befestigungsbohrungen zur Topfbohrung	9.5 mm
Topf-Bohrtiefe	12.3 mm
Minimales Einbohrmaß	3 mm
Maximales Einbohrmaß	7 mm
Arm-Material	Stahl
Arm-Oberfläche	vernickelt
Kollisionsmaß (Bandarmhöhe)	21 mm
Fixmaß/Werkseinstellung	-8 mm
Art der Seiteneinstellung	mit Schraube
Seiteneinstellung	+/-2,5 mm
Art der Tiefeneinstellung	komfortabel mit Gewindeschnecke
Tiefeneinstellung	+/-1 mm
Türspalt	3 mm
